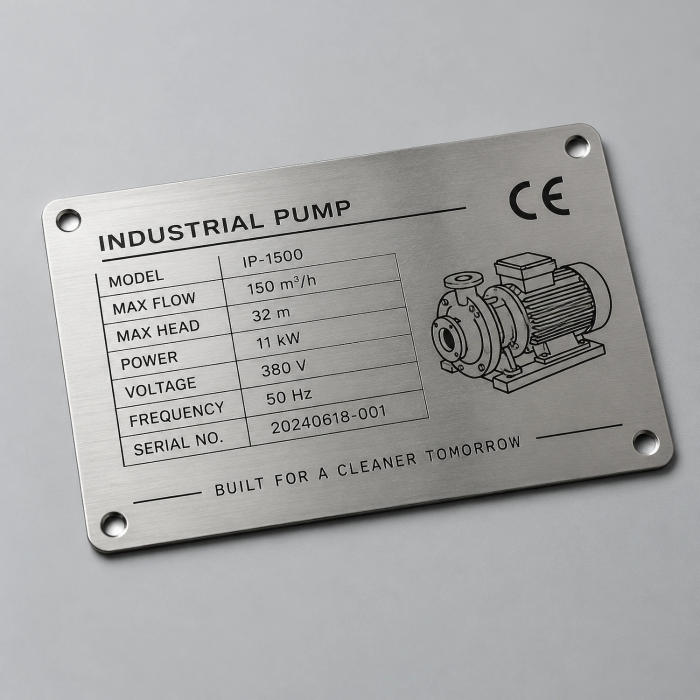

ป้ายชื่ออุปกรณ์สเตนเลสกัดลายสั่งทำพิเศษบรรจุข้อมูลพิกัด หมายเลขประจำเครื่อง การปฏิบัติตามข้อกำหนด และความปลอดภัย ซึ่งต้องอ่านได้ตลอดอายุการใช้งานของเครื่องจักร เพื่อให้ได้ผลดังกล่าว ให้กำหนด 4 เรื่อง ใช้ 304 ภายในอาคาร และ 316 ในทุกพื้นที่ที่มีคลอไรด์ กัดลายให้ลึกลงในเนื้อโลหะ ใช้การยึดเชิงกลกับอุปกรณ์ที่สั่นสะเทือน และระบุการทดสอบการยอมรับไว้ในใบสั่งซื้อก่อนอนุมัติตัวอย่างชิ้นแรก
ผู้ที่ซื้อป้ายเหล่านี้อ่านแบบวิศวกรรม ที่ผู้ผลิตเครื่องจักร สวิตช์เกียร์ อุปกรณ์ทางทะเล อาหาร เภสัชภัณฑ์ HVAC หรือหม้อไอน้ำ วิศวกรออกแบบหรือวิศวกรประยุกต์จะเป็นผู้ตัดสินว่าป้ายต้องระบุอะไรและต้องทนต่อสภาพแวดล้อมใด ฝ่ายจัดซื้อและฝ่ายคุณภาพซัพพลายเออร์จะเปรียบเทียบผู้ขายจาก เรื่อง ได้แก่ วัสดุที่ตรวจสอบย้อนกลับได้ ความถูกต้องของแบบ ความสม่ำเสมอระหว่างตัวอย่างกับการผลิต และเอกสารประกอบ ทีมคุณภาพ EHS และบริการภาคสนามต้องรับผลที่เกิดขึ้น ป้ายยังต้องอ่านได้ระหว่างการตรวจประเมิน การเคลมประกัน หรือการล็อกเอาต์ แม้ผ่านการส่งมอบไปหลายปี หนึ่ง คู่มือผู้ซื้อ[1] อธิบายป้ายชื่อว่าเป็น “จุดเชื่อมต่อถาวรระหว่างผลิตภัณฑ์ ผู้ใช้ปลายทาง ช่างเทคนิคภาคสนาม และหน่วยงานกำกับดูแล”
งานทั่วไปได้แก่ ป้ายพิกัดสำหรับเครื่องจักรรุ่นใหม่ ป้ายส่งออกที่ต้องมีข้อมูล CE และข้อมูลไฟฟ้า ป้ายหมายเลขประจำเครื่องและป้ายทรัพย์สินสำหรับอุปกรณ์นอกชายฝั่งหรือชายฝั่ง ป้ายในเขตล้างทำความสะอาดของสายการผลิตอาหารและยา และป้ายทดแทนเมื่อฉลากเก่าซีดจางก่อนการตรวจประเมิน ผู้รับเหมาซ่อมบำรุงและผู้จัดจำหน่ายวาล์วกับปั๊มสั่งผลิตภัณฑ์เดียวกันในล็อตเล็กสำหรับตู้ควบคุม กล่องสวิตช์ และวาล์ว ป้ายประตูตกแต่งและแผ่นป้ายของขวัญเป็นการจัดซื้ออีกประเภท หน้านี้ครอบคลุมเฉพาะการระบุอุปกรณ์เท่านั้น
ป้ายชื่อที่เสียหายส่วนใหญ่ไม่ได้เกิดจากความล้มเหลวของเหล็ก ใบสั่งซื้อที่ระบุเพียงว่า “ป้ายชื่อสเตนเลส” เปิดให้ซัพพลายเออร์เลือกเกรดที่ถูกที่สุด ลายที่ตื้นที่สุด และวิธียึดที่ง่ายที่สุด แต่ละทางเลือกมีรูปแบบความเสียหายที่ทราบกันดี หมึกบนผิวเป็นจุดอ่อนที่สุด Metal Marker[2] ระบุว่าป้ายเหล็กพิมพ์สกรีนอาจกลายเป็น “ป้ายเปล่า (ที่ทนทานมาก) หลังผ่านไปไม่กี่เดือนเมื่อหมึกสึกหาย”
คลอไรด์ทำให้ปัญหารุนแรงขึ้น น้ำทะเลมีคลอไรด์เฉลี่ยประมาณ 35,000 ppm Detroit Name Plate Etching[3] รายงานค่าเทียบเท่าความต้านทานการเกิดหลุม (PREN) ราว 23–28 สำหรับ 316 และ 18–20 สำหรับ 304 พร้อมเตือนว่าในเขตละอองพ่น การเกิดหลุมบนป้าย 304 อาจบดบังหมายเลขประจำเครื่องที่กัดลายได้
การสั่นสะเทือนทำลายจากด้านหลังของป้าย บนคอมเพรสเซอร์และเครื่องจักรหมุน แนวกาวยึดจะอ่อนตัวลง[4] จนขอบยกตัวและป้ายหลุดออก พร้อมพาข้อมูลหมายเลขประจำเครื่องและความปลอดภัยไปด้วย
การสับเปลี่ยนเกรดคือความเสี่ยงประการที่สาม HXD Nameplate[5] เตือนว่าซัพพลายเออร์บางรายสลับ 201 ต้นทุนต่ำแทน 304 และป้ายเหล่านี้อาจเป็นสนิมและซีดจางหลังใช้งานกลางแจ้ง 1–2 ปี ไม่ว่าในกรณีใด ต้นทุนไม่ได้จำกัดอยู่ที่ตัวป้าย แต่รวมถึงการสูญเสียการตรวจสอบย้อนกลับ ข้อพิพาทด้านการรับประกัน ความเสี่ยงด้านการปฏิบัติตามข้อกำหนด และค่าแรงเปลี่ยนทดแทนภาคสนาม
วิธีแก้คือมองป้ายชื่อเป็นชิ้นส่วนทางวิศวกรรม ซึ่งหมายถึงโลหะผสมที่ระบุชัดพร้อมรายงานผลทดสอบจากโรงรีด ลายที่กัดลึกลงในเนื้อโลหะ วิธีติดตั้งที่เหมาะกับแรงสั่นสะเทือนและสภาพเคมีที่จะพบ และการทดสอบการยอมรับที่ระบุในใบสั่งซื้อ ส่วนที่เหลือของหน้านี้จะอธิบายข้อกำหนดดังกล่าวตามลำดับการทำงานจริงของโครงการ
เป็นแผ่นที่ตัดจากแผ่นสเตนเลส โดยมีข้อความ โลโก้ และกราฟิกจากการกัดลายด้วยแสงและสารเคมี โฟโตรีซิสต์ถูกฉายผ่านอาร์ตเวิร์กของคุณ โลหะส่วนที่ไม่ถูกปกป้องจะถูกละลาย และร่องลึกมักเติมสีเพื่อเพิ่มความต่างของสี ข้อมูลแปรผัน เช่น หมายเลขประจำเครื่อง หรือรหัส QR และ Data Matrix สามารถเติมด้วยเลเซอร์หลังการกัดลายได้ จึงใช้แบบฐานกัดลายเดียวกันกับการผลิตทั้งล็อตได้
คู่มือ ผู้ซื้อป้ายกัดลาย[6] ระบุความลึกการกัดลายโดยทั่วไปประมาณ 0.0015–0.004 in และระบุสต็อก 304 กับ 316 ที่มีความหนาตั้งแต่ 0.018 to 0.125 in โดยมีทั้งผิว #4 ที่สว่างกว่า หรือผิว #2B แบบด้าน
ชื่อเกรดควรอ้างอิงมาตรฐานที่เผยแพร่ ไม่ใช่คำคุณศัพท์ในแคตตาล็อก ภายใต้มาตรฐาน ASTM A240/A240M[7] Type 304 (UNS S30400) มีโครเมียม 18.0–20.0% และนิกเกิล 8.0–11.0% ส่วน Type 316 (UNS S31600) เติมโมลิบดีนัม 2.00–3.00% ซึ่งเป็นธาตุที่เพิ่มความต้านทานคลอไรด์ และ Type 316L (UNS S31603) จำกัดคาร์บอนที่ 0.030%
มีขอบเขต 2 ประการที่สำคัญในขั้นเสนอราคา ประการแรก อย่าสันนิษฐานว่าแผ่นโลหะกัดลายแบบแข็งมีระดับ UL 969 เพราะมาตรฐานดังกล่าวครอบคลุมระบบฉลากยืดหยุ่นเป็นหลัก ประการที่สอง ข้อกำหนดทางทหาร เช่น MIL-DTL-15024 และ MIL-STD-130 ใช้เฉพาะเมื่อแบบหรือสัญญาระบุไว้ ตามที่ Specialty Nameplate[8] อธิบายไว้

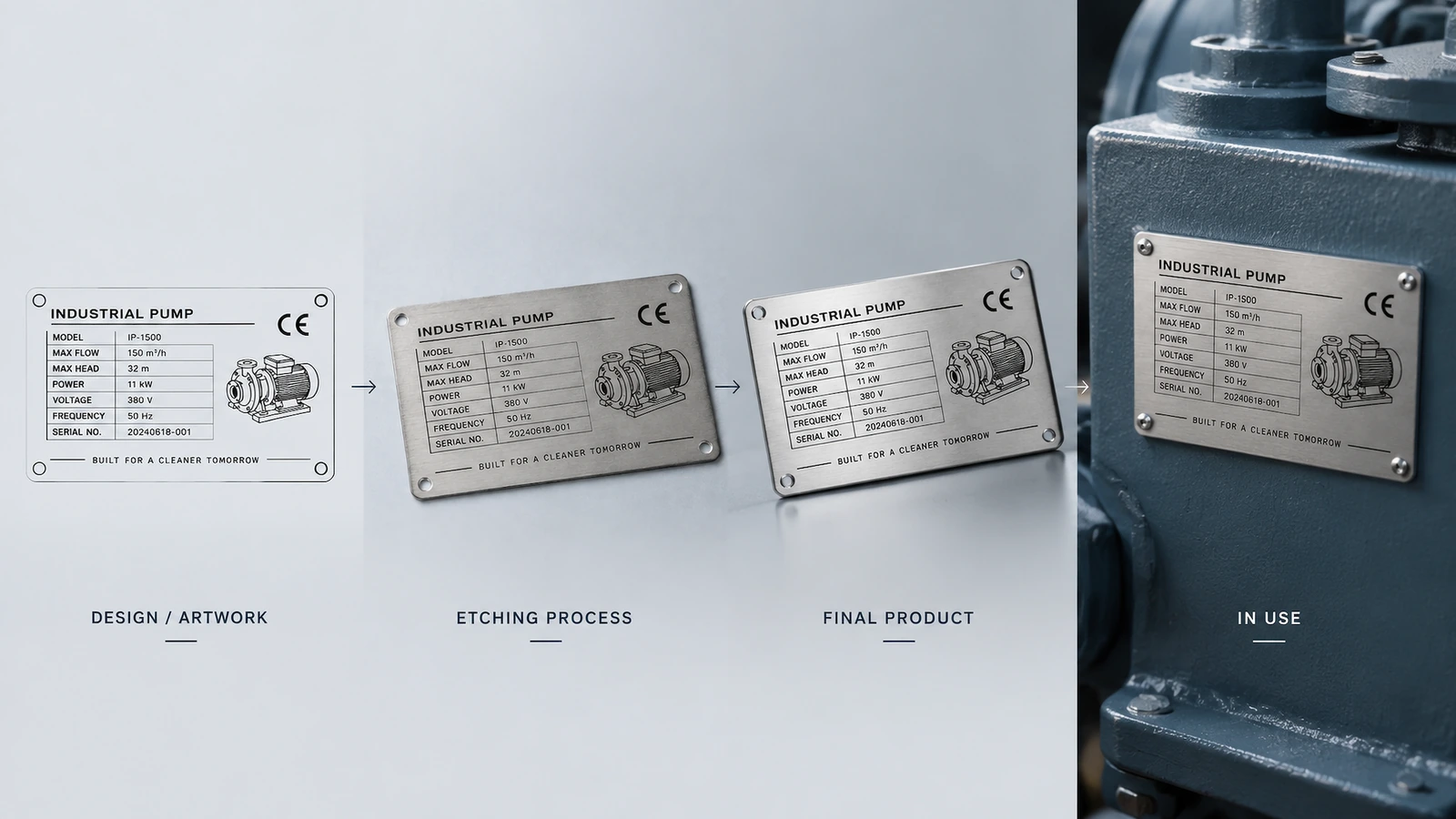

ขั้นตอนด้านล่างเรียงตามลำดับการดำเนินงานของโครงการจริง ได้แก่ เนื้อหา วัสดุ อาร์ตเวิร์ก การผลิต การตรวจสอบ และการส่งมอบ การตัดสินใจช่วงต้น เช่น ช่องข้อมูลและเกรด จะจำกัดตัวเลือกในช่วงหลัง เช่น ขนาดป้าย กระบวนการ และวิธีติดตั้ง ให้ตรึงแต่ละขั้นก่อนเริ่มขั้นถัดไป
เริ่มจากสิ่งที่ป้ายต้องระบุ ตามข้อมูลของ Red Safety IDs[9] มาตรฐาน NFPA 79 หมวด 16.4.1 กำหนดให้เครื่องจักรอุตสาหกรรมมีเครื่องหมายที่ชัดเจนและทนทาน ซึ่งยังมองเห็นได้หลังติดตั้ง NEC 670.3(A) ระบุแรงดันไฟฟ้าจ่าย เฟส ความถี่ กระแสเต็มพิกัด และพิกัดกระแสลัดวงจร (SCCR) ป้าย CE โดยทั่วไปมีสัญลักษณ์ CE สูงอย่างน้อย 5 mm พร้อมชื่อผู้ผลิต ชื่อเครื่องจักร หมายเลขประจำเครื่อง และปีที่ผลิต
เนื้อหาด้านความปลอดภัยมีรูปแบบเฉพาะ ภายใต้มาตรฐาน OSHA 1910.145 คำสัญญาณควร อ่านได้จากระยะประมาณ 5 ฟุต[10]. ANSI Z535.4[11] กำหนดรหัสสีและลำดับชั้นของคำสัญญาณ และการสื่อสารอันตรายของ OSHA กำหนดให้ข้อความยังอ่านได้ภายใต้สภาวะการใช้งานที่คาดการณ์ได้อย่างสมเหตุสมผลทั้งหมด
| ข้อกำหนด | ข้อมูลที่ต้องใส่ในแบบ | การตรวจรับ |
|---|---|---|
| ข้อมูลไฟฟ้า NEC 670.3(A) | แรงดันไฟฟ้า เฟส ความถี่ กระแสเต็มพิกัด SCCR พิกัดป้องกันกระแสเกิน | ตรวจเทียบกับแบบไฟฟ้าทีละช่อง |
| NFPA 79 16.4.1 | เครื่องหมายทั้งหมดของอุปกรณ์ควบคุม | อ่านได้ ณ ตำแหน่งติดตั้งและมุมมองใช้งาน |
| ป้ายเครื่องจักร CE | เครื่องหมาย CE ≥5 mm ชื่อและที่อยู่ผู้ผลิต รุ่น หมายเลขประจำเครื่อง ปี | วัดความสูงของเครื่องหมายบนตัวอย่างชิ้นแรก |
| OSHA 1910.145 / ANSI Z535.4 | คำสัญญาณ สี ข้อความอันตราย | อ่านได้จากระยะประมาณ 5 ft; ใช้สีตามมาตรฐาน |
| MIL-STD-130 (เฉพาะเมื่อระบุในสัญญา) | ข้อมูลอ่านโดยมนุษย์พร้อม Data Matrix แบบ 2D | เกรดรหัสตาม ISO/IEC 15415 เมื่อแบบกำหนด |
ระบุความสูงอักขระขั้นต่ำ ระยะมอง และมุมมองลงในแบบ ถือว่าการขาดค่า SCCR หรือกระแสเต็มพิกัดเป็นเหตุให้ระงับการปล่อยงาน เพราะป้ายไฟฟ้าที่ข้อมูลไม่ครบมักถูกตรวจพบระหว่างการรับรอง ซึ่งเป็นช่วงที่ค่าแก้ไขสูงที่สุด ขนาดอักขระและจำนวนบรรทัดยังกำหนดเส้นรอบรูปของป้ายด้วย ดังนั้นให้กำหนดขนาดหลังรายการข้อมูลเสร็จสมบูรณ์ ไม่ใช่ก่อนหน้านั้น
เลือกเกรดจากสภาพตัวกลางใช้งาน ไม่ใช่เพียงแบ่งในอาคารหรือนอกอาคาร Hallmark Nameplate[12] ชี้ 2 ประเด็น: โลหะป้ายชื่อที่ดีที่สุดขึ้นกับสภาพแวดล้อมใช้งาน และ 316 มีโมลิบดีนัมเพิ่มเพื่อความต้านทานคลอไรด์
| หัวข้อการตัดสินใจ | 304 (EN 1.4301) | 316 / 316L (EN 1.4401) |
|---|---|---|
| การใช้งานทั่วไป | ภายในอาคาร อุตสาหกรรมทั่วไป การกัดกร่อนปานกลาง | งานทางทะเล นอกชายฝั่ง เคมี ล้างทำความสะอาดในอุตสาหกรรมอาหารและการแพทย์ |
| การสัมผัสคลอไรด์ | เสี่ยงเกิดหลุมจากน้ำทะเล เกลือละลายน้ำแข็ง หรือน้ำยาทำความสะอาดที่มีคลอรีน | แนะนำ แต่ยังอาจเกิดคราบได้หากปล่อยคราบเกลือค้างไว้ |
| ต้นทุนสัมพัทธ์ | ต่ำกว่า | สูงกว่า; คุ้มค่าเมื่อความเสียหายมีต้นทุนสูง |
| ตัวยึด | 304 หรือดีกว่า | ฮาร์ดแวร์ 316 โดยแยกโลหะต่างชนิดออกจากกัน |
| เอกสารประกอบ | รายงานผลทดสอบจากโรงรีดตาม ASTM A240 | รายงานผลทดสอบจากโรงรีดตาม ASTM A240; ตรวจ PMI สำหรับล็อตสำคัญ |
316 ไม่ได้ทนการกัดกร่อนโดยสมบูรณ์ แต่ให้ส่วนเผื่อเพิ่มขึ้น หากไม่มีเกลือ การสัมผัสสารเคมี หรือการล้างทำความสะอาด 304 มักเพียงพอ และควรใช้งบกับการกัดลายลึกขึ้นหรือการติดตั้งที่ดีกว่า EN 1.4301 และ 1.4401 สามารถเทียบโยงกับ 304 และ 316 ได้ แต่ใบรับรองที่ออกภายใต้ระบบหนึ่งไม่สามารถทดแทนใบรับรองที่อีกระบบกำหนดได้

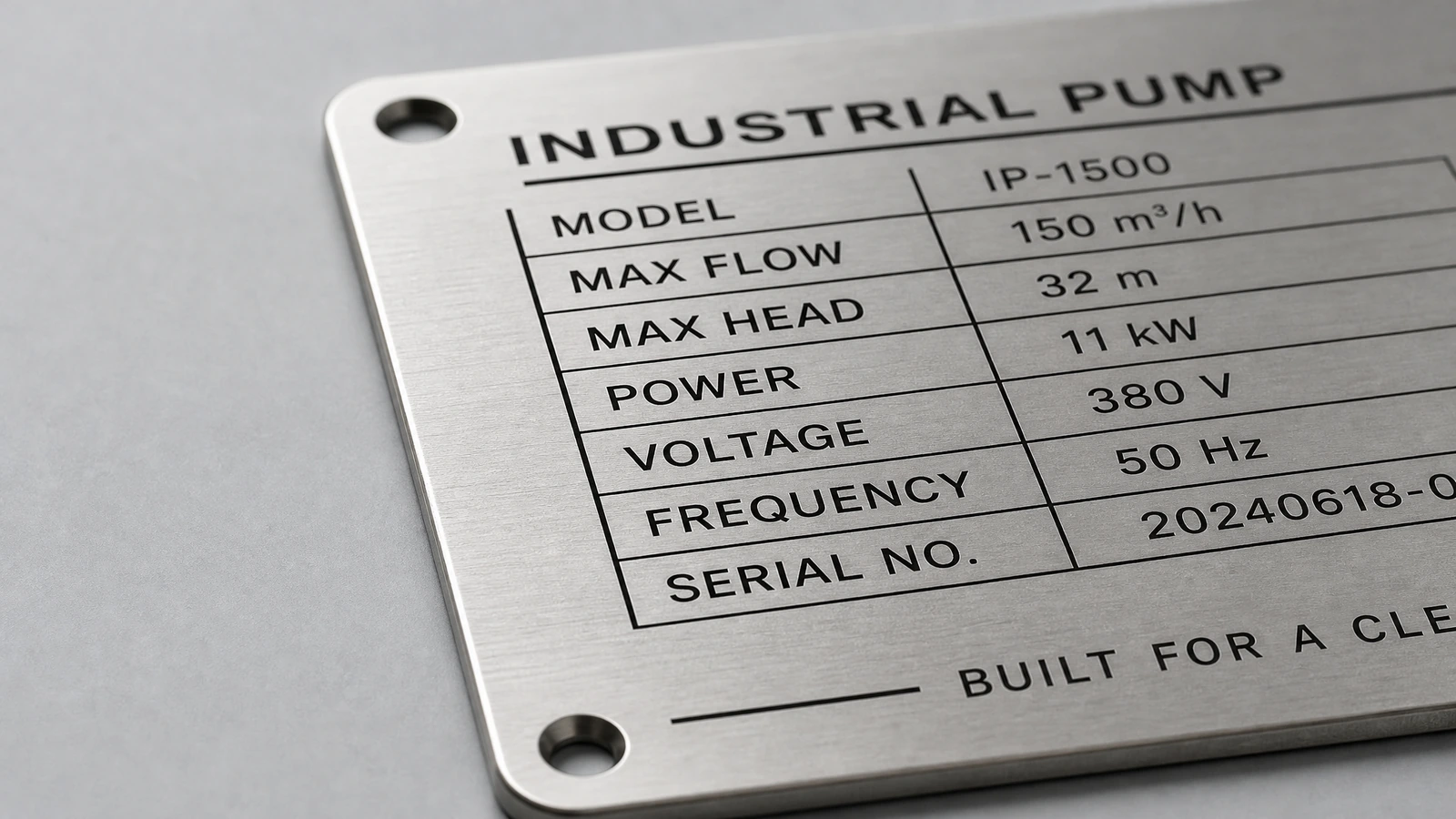

วิธีติดตั้งเป็นตัวกำหนดว่าป้ายจะอยู่รอดบนอุปกรณ์สั่นสะเทือนหรือไม่ กาวเหมาะกับแผ่นบาง ผิวเรียบ และแรงสั่นต่ำ บนคอมเพรสเซอร์และเครื่องจักรหมุน หมุดย้ำหรือสกรูที่ยึดผ่านแผ่นแข็งทำให้ป้ายกลายเป็นชิ้นส่วนโครงสร้าง Detroit Name Plate Etching อ้างถึงสเตนเลสหนาประมาณ 0.040 in สำหรับวัตถุประสงค์นี้[4].
กำหนดเกรดตัวยึดอย่างรอบคอบพอ ๆ กับตัวป้าย สกรูทั่วไปอาจ เป็นสนิมและทำให้ผิวเกิดคราบ[13] รอบรูได้ แม้ว่าตัวป้ายเองจะทนสภาพอากาศ การยึดป้ายเข้ากับ โลหะต่างชนิด[14] อาจเริ่มการกัดกร่อนแบบกัลวานิก และบนตู้ไฟฟ้า ป้ายโลหะนำไฟฟ้าต้องมีฉนวนหรือแท่นรองที่ไม่นำไฟฟ้า
สำหรับการติดด้วยกาว ให้ยึดข้อมูลพื้นผิวที่เข้ากันได้ เช่น สีฝุ่น พื้นผิวมันน้ำมัน อุณหภูมิต่ำ ข้อกำหนดพลังงานผิว และเวลาบ่ม จากเอกสารข้อมูลของเทปเอง คำว่า “ถาวร” ของซัพพลายเออร์ใช้แทนไม่ได้
การผลิตเริ่มจากอาร์ตเวิร์กเวกเตอร์หรือไฟล์ DXF ไม่ใช่ม็อกอัปที่เรนเดอร์แล้ว ฟอนต์ต้องแปลงเป็นเส้นรอบรูป ก่อนทำโฟโตทูล ให้ตรวจตามกระบวนการที่เลือกในเรื่องต่อไปนี้: ความกว้างเส้นขั้นต่ำ ระยะขอบปลอดภัย ระยะจากรูถึงขอบ และเขตห้ามกัดรอบรอยพับ ผนังด้านข้างที่กัดลายไม่ตั้งฉากสมบูรณ์ ดังนั้นข้อความเซอริฟที่ละเอียดมากควรออกแบบโดยคำนึงถึงความลาดนี้
ไฟล์ข้อมูลแปรผันต้องตรวจแยกต่างหาก ได้แก่ ช่วงหมายเลขประจำเครื่อง การตรวจจับข้อมูลซ้ำ และเนื้อหารหัส เมื่อแบบกำหนด รหัส Data Matrix ต้องจัดเกรดตาม ISO/IEC 15415 หรือ AS9132[8] เมื่อโลหะถูกกัดลายหรือมาร์กด้วยเลเซอร์แล้ว คำผิดแก้ไขไม่ได้ ด้วยเหตุนี้ ระยะเวลานำส่งจึงเริ่มนับจากการอนุมัติอาร์ตเวิร์กและวัสดุ ไม่ใช่วันที่สอบถาม
ความลึกการกัดลายเป็นจุดที่ตัวอย่างกับการผลิตจริงต่างกันบ่อยที่สุด และจุดอ้างอิงที่เผยแพร่ แห่งแสดงช่วงดังกล่าว SITAPRESS[15] ระบุความลึกกัดลายขั้นต่ำ 0.05 mm ค่าคลาดเคลื่อนความลึก ±0.01 mm และการทดสอบพ่นเกลือ EN ISO 9227 สำหรับสายการผลิตของตน ส่วน คู่มืออุปกรณ์กัดลาย[16] ระบุอัตราการกัดด้วยเฟอร์ริกคลอไรด์ที่ประมาณ 45°C ว่าราว 28–40 µm/นาทีสำหรับ 304 และ 25–35 µm/นาทีสำหรับ 316 และอธิบายว่าความลึก 0.05–0.10 mm พร้อมสำหรับการเติมสีในการระบุอุปกรณ์
นี่เป็นช่วงกระบวนการของซัพพลายเออร์แต่ละราย ไม่ใช่มาตรฐาน ซึ่งเป็นเหตุผลที่ต้องระบุความลึกในแบบ HXD อธิบายสิ่งที่เกิดขึ้นหากไม่ทำเช่นนั้น: ความลึกที่ตกลง 0.2 mm ถูกส่งมอบที่ 0.1 mm และข้อความสึกหายก่อนเวลา[5].
สีเติมอยู่ในร่องลึก และสีส่วนเกินจะถูกทำความสะอาดออกจากผิว การเติมสีเพิ่มความต่าง แต่สึกเร็วกว่าตัวโลหะ ดังนั้นข้อมูลสำคัญควรยังอ่านได้จากร่องลึกเพียงอย่างเดียว
เส้นรอบรูปป้ายถูกตัดด้วยแม่พิมพ์ CNC หรือเลเซอร์ แล้วลบครีบ Stryker Tough[17] ระบุว่าขอบมีครีบกักความชื้นและสิ่งปนเปื้อน ทำให้การกัดกร่อนเริ่มใต้ป้าย ในกรณีที่ผู้ขายรายงาน ป้าย 316 ที่ตัดแบบทั่วไปเกิดหลุมที่ขอบหลัง 18 เดือน สำหรับป้ายกลางแจ้ง อย่าตัดขั้นตอนลบครีบออกจากคำสั่งเร่งด่วน
การตรวจปล่อยงานขั้นต่ำครอบคลุมขนาด ความลึกกัดลายที่วัดด้วยเกจหรือหน้าตัด การเทียบกับแบบทีละอักขระ ขอบและรูที่ไม่มีครีบ หมายเลขประจำเครื่องไม่ซ้ำ และรายงานผลทดสอบจากโรงรีดที่ส่งไปพร้อมล็อต
เกรดที่ถูกต้องเพียงอย่างเดียวไม่ได้ป้องกันสนิมผิว การประเมินในห้องปฏิบัติการของกองทัพเรือสหรัฐฯ CARDIVNSWC-TR-62-00-05 (มิถุนายน 2005) ถูก อ้างโดย Camcode[18] พบคราบสนิมบนแผ่นฉลาก 304 และ 316 ซึ่งกระจุกอยู่บริเวณที่แกะสลัก สาเหตุที่เป็นไปได้มากที่สุดคืออนุภาคเหล็กที่เหลือจากเครื่องมือแกะสลัก การทำความสะอาดและพาสซิเวชันหลังมาร์ก เช่น ตาม ASTM A967 ช่วยจัดการความเสี่ยงนี้
เมื่อต้องการหลักฐานด้านสภาพแวดล้อม ให้ระบุวิธีทดสอบ (ASTM B117 หรือ EN ISO 9227) จำนวนชั่วโมง และเกณฑ์ผ่านในใบสั่งซื้อ อย่ายอมรับเพียงคำว่า “ทดสอบพ่นเกลือแล้ว” โปรดคำนึงถึงข้อจำกัด 2 ประการ: ชั่วโมงทดสอบเร่งไม่เท่ากับปีของการใช้งานชายฝั่ง และการรับรอง ISO 9001:2015 ครอบคลุมกระบวนการของซัพพลายเออร์โดยไม่พิสูจน์ว่าป้ายเฉพาะชิ้นทนละอองเกลือได้
ปริมาณสั่งซื้อขั้นต่ำ ระยะเวลานำส่ง น้ำหนักต่อชิ้น และแผนทดสอบสำหรับชิ้นงานของคุณไม่ได้เผยแพร่ไว้ที่นี่ แต่จะยืนยันเป็นลายลักษณ์อักษรในขั้นเสนอราคาและทำตัวอย่าง

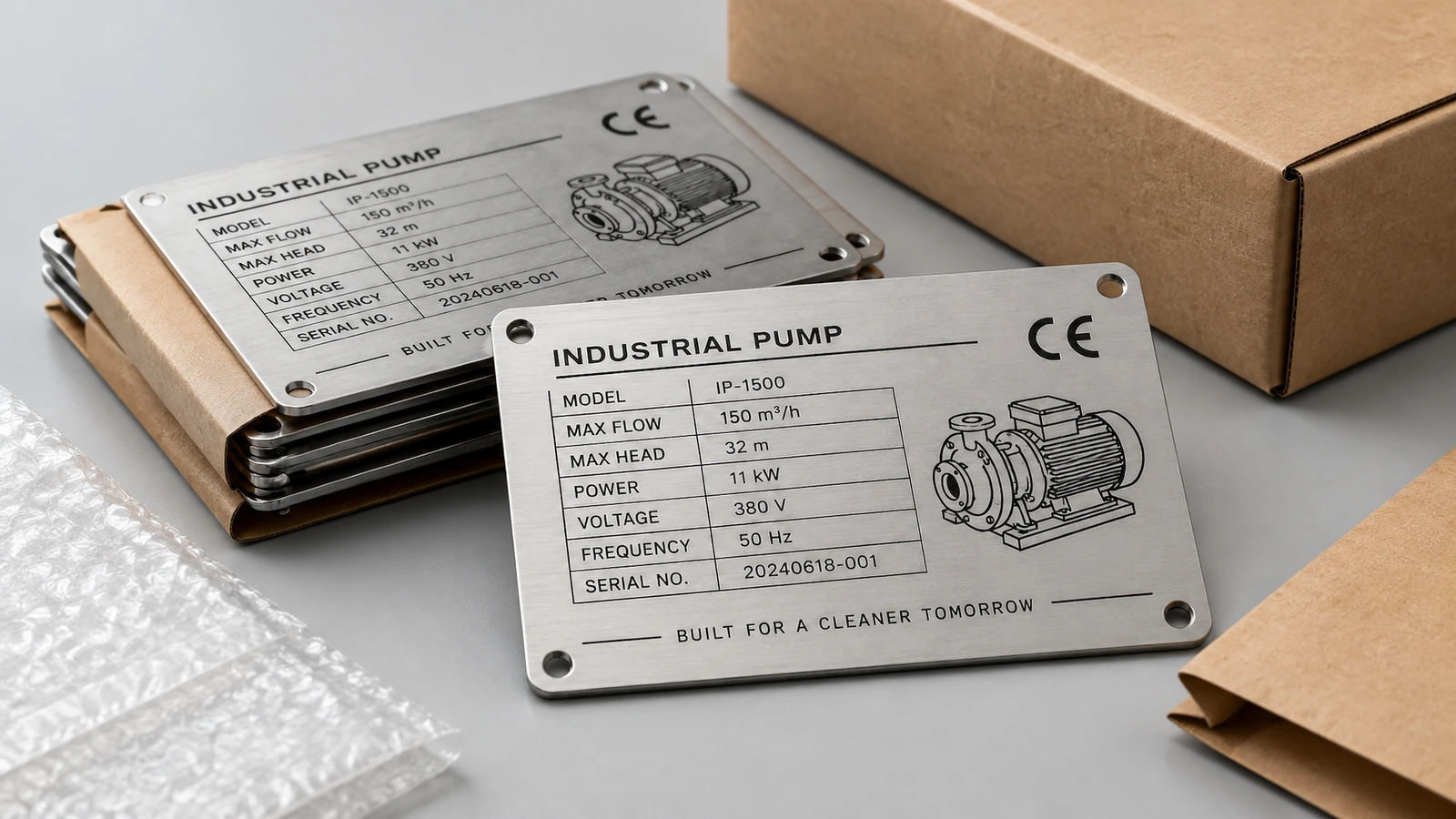

ตกลงเรื่องบรรจุภัณฑ์ การปกป้องผิว และการติดฉลากหมายเลขชิ้นส่วนตั้งแต่ขั้นเสนอราคา เพื่อให้ผิวสำเร็จมาถึงโดยไม่เป็นรอย และแต่ละล็อตตรวจสอบย้อนกลับไปยังบันทึกกระบวนการได้

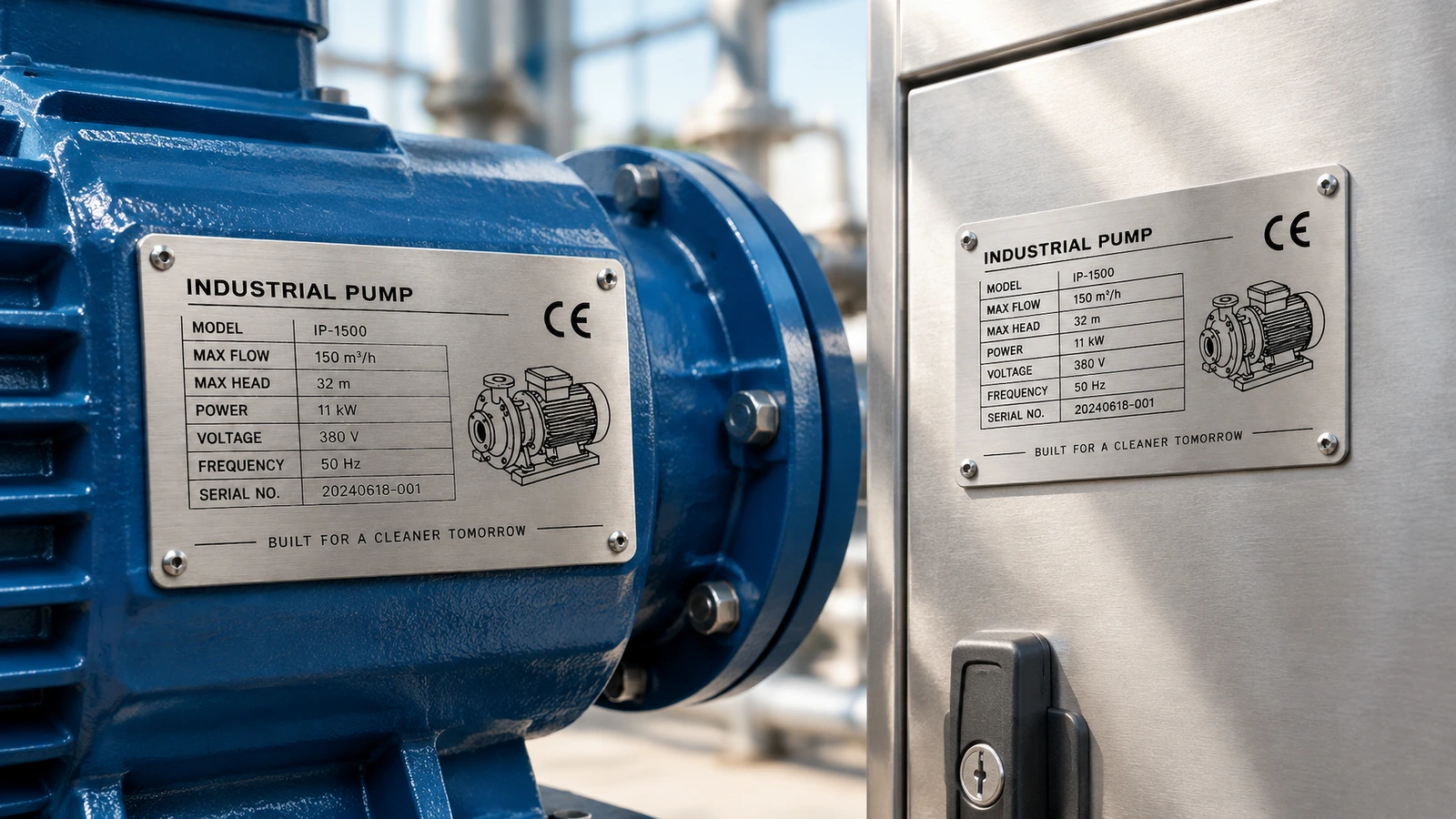

ขณะติดตั้ง ให้ยืนยันแรงบิดตัวยึดหรือการบ่มกาว กำจัดเศษเหล็กออกจากหน้าป้าย และบันทึกหมายเลขประจำเครื่องในแฟ้มทรัพย์สิน ห้ามขัดสเตนเลสให้เงาด้วยแปรงลวดเหล็กกล้าคาร์บอน เพราะเหล็กที่ฝังอยู่ทำให้เกิดคราบสนิมแบบเดียวกับที่พบรอบบริเวณแกะสลัก
เปลี่ยนป้ายเมื่อข้อความอ่านไม่ออกในระยะที่กำหนด เมื่อหลุมกัดกร่อนลามถึงรูติดตั้ง เมื่อสนิมไหลออกจากตัวยึด หรือเมื่อข้อมูลพิกัดเปลี่ยน สำหรับการสั่งซ้ำ ให้เก็บตัวอย่างที่อนุมัติและบัตรกระบวนการไว้ เปลี่ยนเฉพาะข้อมูลแปรผันที่มาร์กด้วยเลเซอร์บนฐานกัดลาย เพื่อให้อาร์ตเวิร์กคงที่ไม่ต้องทำทูลใหม่
ตัวเลขอายุการใช้งานที่เผยแพร่แตกต่างกันมาก จึงควรบันทึกแหล่งที่มาแทนการเฉลี่ย Hallmark ให้ค่าอายุงานของการแกะสลักและการปั๊มนูนกลางแจ้งที่ 20 ปีขึ้นไป และระบุว่าการกัดด้วยสารเคมีมักกำหนดสำหรับอายุงาน 5–10 ปี[12]. Metal Marker[19] ให้ตัวเลขใกล้เคียงกัน: ป้ายกัดลายประมาณ 5–10 ปี และสเตนเลสปั๊มนูน 20 ปีขึ้นไป Seton[20] ระบุความทนทานกลางแจ้งเฉลี่ย 3–6 ปี สำหรับป้ายแคตตาล็อก 0.030 in 304 ของตน ส่วนคำกล่าวอ้าง “สูงสุด 2700°F” หมายถึงตัวโลหะ ไม่ใช่สีเติม หมึก หรือกาว ซึ่งเสียหายที่อุณหภูมิต่ำกว่ามาก
| กระบวนการ | เหมาะที่สุดสำหรับ | ข้อควรระวัง |
|---|---|---|
| กัดลายด้วยแสงและสารเคมี + เติมสี | อาร์ตเวิร์กคงที่ รายละเอียดละเอียด สีแบรนด์ ล็อตขนาดใหญ่ | ต้นทุนตั้งค่าโฟโตทูล; ต้องระบุความลึกและระบบเติมสี |
| การมาร์กหรือแกะสลักด้วยไฟเบอร์เลเซอร์ | ต้นแบบ หมายเลขประจำเครื่อง รหัส QR และ UID | ต้นทุนต่อหน่วยลดลงน้อยมากตามปริมาณ; รอยมาร์กแบบอบอ่อนตื้น |
| การแกะสลักแบบโรตารี | ตัดลึกกว่า ล็อตเล็ก ข้อความแปรผัน | ช้ากว่า; รายละเอียดละเอียดจำกัดด้วยขนาดหัวกัด |
| การพิมพ์สกรีน | กราฟิกสีเต็มสำหรับภายในอาคาร | หมึกบนผิว; ไม่ควรเป็นการมาร์กเพียงอย่างเดียวในงานสภาพรุนแรง |
| การปั๊มนูนหรือปั๊ม | การผลิตจำนวนมากของป้ายข้อมูลเหมือนกัน | ต้นทุนแม่พิมพ์; ข้อมูลแปรผันไม่เหมาะสม |
เลือกกระบวนการทำเครื่องหมายให้เหมาะกับการใช้งาน สถานที่ทางทะเลและเคมีต้องการ316 ที่ใช้การกัดและเติม พร้อมหมายเลขซีเรียลด้วยเลเซอร์หรือการตอกจุด แผ่นต้นแบบและแผ่นที่มีหมายเลขซีเรียลทำครั้งเดียวเหมาะกับการสลักด้วยเลเซอร์หรือการแกะสลัก แผ่นที่เหมือนกันหลายพันแผ่นซึ่งอาจถูกทาสีทับเหมาะกับการปั๊มนูน ส่วนกราฟิกสีในที่ร่มที่สึกหรอน้อยใช้การพิมพ์สกรีนได้ สำหรับงานด้านการป้องกันประเทศ ให้ปฏิบัติตาม MIL-DTL-15024 และ MIL-STD-130 เฉพาะเมื่อสัญญากำหนดให้ต้องทำเท่านั้น[8].
คำขอเสนอราคาที่ทำให้ซัพพลายเออร์เปรียบเทียบกันได้ควรระบุ: เกรด ความหนา ผิวสำเร็จ เส้นรอบรูปและรัศมีมุม กระบวนการและสีเติม ความลึกขั้นต่ำ ข้อมูลแปรผัน วิธีติดตั้ง สภาพแวดล้อมใช้งาน วิธีทดสอบ และปริมาณ ส่งแบบเดียวกันให้ซัพพลายเออร์ทุกรายที่พิจารณา
ป้ายชื่อประสบความสำเร็จเมื่อข้อมูลยังอ่านได้ในวันตรวจประเมินครั้งสุดท้ายของอายุการใช้งานอุปกรณ์ ไม่ใช่เพียงดูดีในวันส่งมอบ ผลลัพธ์นั้นมาจากการตัดสินใจที่ตรวจสอบได้ เลือกเกรดให้เหมาะกับสภาพเคมีพร้อมรายงานผลทดสอบจากโรงรีด กัดลายลึกลงในโลหะตามความลึกที่ระบุ ใช้ฮาร์ดแวร์ยึดที่ไม่ผุกร่อนก่อน ระบุวิธีทดสอบและเกณฑ์ผ่านในใบสั่งซื้อ และตรึงตัวอย่างชิ้นแรกเป็นข้อมูลอ้างอิงสำหรับการสั่งซ้ำทุกครั้ง
ขอใบเสนอราคา: ส่งแบบหรือ DXF ของคุณ ปริมาณ สภาพแวดล้อมใช้งาน และมาตรฐานที่ต้องการ เราจะส่งกลับเกรด กระบวนการ ความลึก วิธีติดตั้ง แผนทดสอบ ปริมาณสั่งซื้อขั้นต่ำ ระยะเวลานำส่ง และน้ำหนักต่อชิ้นที่เสนอ เพื่อให้คุณตรวจทานก่อนทำตัวอย่าง
[1]คู่มือผู้ซื้อ ZSYISHANG: ป้ายชื่อในฐานะจุดเชื่อมต่อถาวร; แนวทางไฟล์เวกเตอร์ ↩
[2]ป้ายชื่อโลหะ Metal Marker: ป้ายพิมพ์สกรีนสูญเสียหมึกและกลายเป็นป้ายเปล่า ↩
[3]ป้ายทางทะเล DNPE 316 ของ DNPE: คลอไรด์ในน้ำทะเลและการเปรียบเทียบ PREN สำหรับ 304 และ 316 ↩
[4]ความล้มเหลวภาคสนามของ DNPE: กาวยกตัวเมื่อสั่นสะเทือน; แนะนำการยึดเชิงกล ↩
[5]HXD Nameplate: การสับเปลี่ยน 201 แทน -304 และความลึกกัดลายการผลิตที่ตื้น ↩
[6]คู่มือผู้ซื้อป้ายกัดลาย: ความลึกกัดลาย ความหนาสต็อก และผิว #4 กับ #2B ↩
[7]ASTM A240/A240M-25a: ข้อกำหนดองค์ประกอบเคมีของแผ่น แผ่นชีต และแถบสเตนเลส ↩
[8]Specialty Nameplate: เอกสารอ้างอิง MIL-DTL-15024G, MIL-STD-130, ISO/IEC 15415 และ AS9132 ↩
[9]Red Safety IDs: ข้อกำหนดข้อมูลป้ายชื่อ NFPA 79, NEC 670 และ CE ↩
[10]การติดฉลากเพื่อการปฏิบัติตามข้อกำหนดของ Metal Marker: ระยะการอ่านคำสัญญาณตาม OSHA 1910.145 ↩
[11]มาตรฐาน DNPE: ความสามารถในการอ่านการสื่อสารอันตรายของ OSHA และรูปแบบ ANSI Z535.4 ↩
[12]Hallmark Nameplate: การเลือกตามสภาพแวดล้อมและอายุการใช้งานตามกระบวนการ ↩
[13]Brand Signages: ตัวยึดที่ไม่มีเกรดเหมาะสมเป็นสนิมและทำให้ป้ายกลางแจ้งเป็นคราบ ↩
[14]Metal Grafix: การสัมผัสโลหะต่างชนิดอาจทำให้เกิดการกัดกร่อน ↩
[15]SITAPRESS: ความลึกกัดลาย ค่าคลาดเคลื่อน และข้ออ้าง EN ISO 9227 ของซัพพลายเออร์ ↩
[16]คู่มือการกัดลาย Etchmachinery: อัตรากัดด้วยเฟอร์ริกคลอไรด์และตัวอย่างความลึก ↩
[17]Stryker Tough: ขอบมีครีบกักความชื้น; กรณีผู้ขายรายงานการเกิดหลุมที่ขอบ ↩
[18]เอกสารไวท์เปเปอร์ Camcode: อ้างรายงานกองทัพเรือเรื่องสนิมในบริเวณแกะสลัก ↩
[19]วัสดุ Metal Marker: ตัวเลขอายุการใช้งานกลางแจ้งของป้ายกัดลายเทียบกับปั๊มนูน ↩
[20]Seton: ความทนทานกลางแจ้งและคำกล่าวอ้างด้านอุณหภูมิของป้ายแคตตาล็อก 304 ↩
